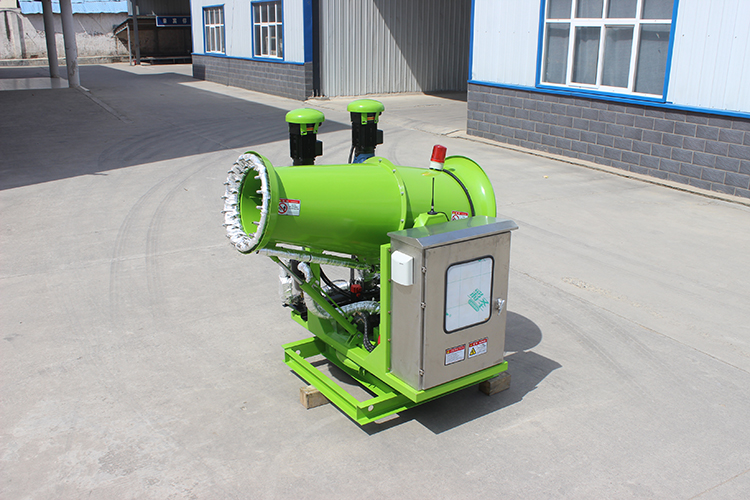

環保霧炮機主要由電控裝置（包括電機、電控柜、PLC控制器、穿線管、傳感器以及聲光報警器）、風機裝置（包括鋁合金扇葉、導流罩、集流器）、以及噴霧裝置（包括水環、噴頭、泄水球閥）等組成。
1、增壓安裝有電機和壓力機的組合，用電機動力推動高壓泵吸入儲罐內的水，加壓后停止輸出，并保送至噴嘴。
2、強風導流裝置由風機微風導流缸組成，其功能是將風機的強習匯合定向并強力噴出，目的是將水霧向前輻射。
3、環保霧炮機結構和儲水裝置由機械框架和一定體積的儲水箱組成，其功能是為霧炮機提供放射水源，框架還可以設計裝置輪式行走。
4、霧化噴嘴安裝由高壓水管和多個霧化噴嘴組成。該裝置位于氣流導流管的前出口。其功能是充分霧化壓力機的水流，停止遠程放射。
5、電源安裝由啟動器和功能電氣控制柜組成。其功能是為壓力機微風機和提供標準功率電能，電氣控制柜的功能是控制整個環保霧炮機設備的噴霧工作狀態。
